Führender Hersteller und Lieferant von gepanzerten Schläuchen (gepanzerten Baggerschläuchen)

Panzerschläuche

Armierte Schläuche verfügen über integrierte, verschleißfeste Stahlringe. Sie sind speziell für anspruchsvolle Arbeitsbedingungen konzipiert, beispielsweise für den Transport von scharfkantigen und harten Materialien wie Korallenriffen, verwittertem Gestein, Erz usw., denen herkömmliche Baggerschläuche nicht lange standhalten. Armierte Schläuche eignen sich für den Transport von kantigen, harten und großen Partikeln.

Armierte Schläuche finden breite Anwendung, vor allem in den Rohrleitungen von Baggern oder an der Schneidkopfleiter von Saugbaggern. Sie gehören zu den Hauptprodukten von CDSR.

Armierte Schläuche eignen sich für Umgebungstemperaturen von -20℃ bis 60℃ und für den Transport von Gemischen aus Wasser (oder Meerwasser), Schlick, Schlamm, Ton und Sand mit einem spezifischen Gewicht von 1,0 g/cm³ bis 2,3 g/cm³. Sie eignen sich besonders für den Transport von Kies, schuppigem, verwittertem Gestein und Korallenriffen.

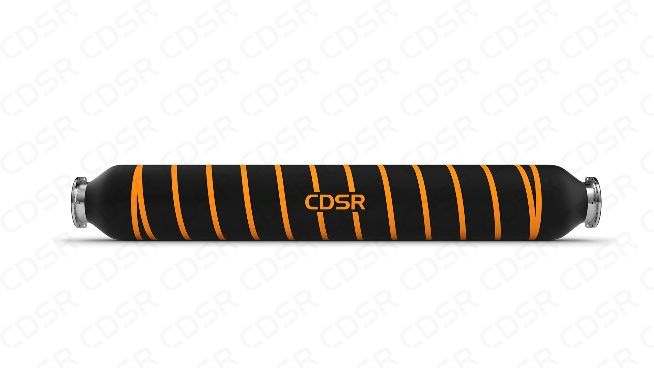

Gepanzerter Schwimmschlauch

Struktur

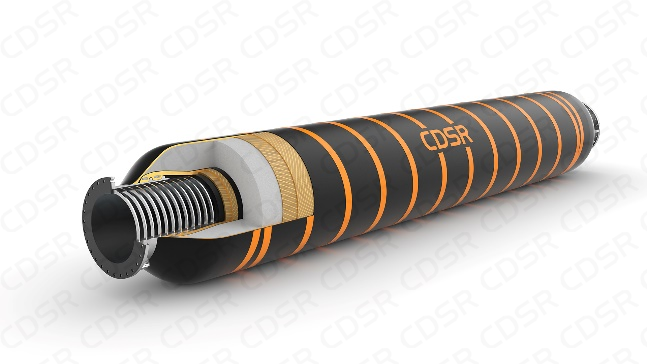

An Gepanzerter Schwimmschlauchbesteht aus Auskleidung, verschleißfesten Stahlringen, Verstärkungslagen, Schwimmkörpermantel, Außenhülle und Schlauchanschlüssen an beiden Enden.

Merkmale

(1) Durch die Verwendung einer verschleißfesten Ringeinbettungstechnologie ist der Schlauch besser an Arbeitsbedingungen mit hohen Anforderungen anpassbar.
(2) Mit ausgezeichneter Verschleiß- und Schlagfestigkeit.
(3) Mit guter Flexibilität und Biegeleistung.
(4) Bei mäßiger Steifigkeit.
(5) Mit hoher Drucktragfähigkeit und einem breiten Spektrum an Druckstufen.
(6) Mit schwimmender Leistung.

Technische Parameter

(1) Nennbohrungsgröße	700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
(2) Schlauchlänge	6 m ~ 11,8 m (Toleranz: -2 % ~ 1 %)
(3) Betriebsdruck	2,5 MPa ~ 4,0 MPa
(4) Härte verschleißfester Ringe	HB 400 ~ HB 550
(5) Auftrieb (t/m³)	SG 1,0 ~D SG 2,4

* Kundenspezifische Spezifikationen sind ebenfalls erhältlich

Anwendung

Der gepanzerte Schwimmschlauch wird hauptsächlich in schwimmenden Rohrleitungen eingesetzt, die beim Baggern mit dem Heck von Baggerschiffen verbunden sind. Normalerweise können mehrere gepanzerte Schwimmschläuche zu einer unabhängigen, schwimmenden Rohrleitung mit hoher Förderleistung verbunden werden. Die gepanzerten Schwimmschläuche von CDSR werden bereits in zahlreichen Baggerprojekten in den Vereinigten Arabischen Emiraten, Qinzhou und Lianyungang (beide in China) sowie an anderen Standorten weltweit eingesetzt.

Gepanzerter Saug- und Druckschlauch

Struktur und Material

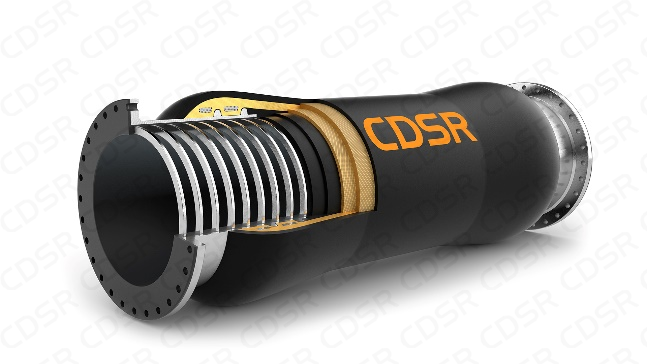

An Gepanzerte Saug- und DruckschläucheSie bestehen aus einer Auskleidung, verschleißfesten Stahlringen, Verstärkungslagen, einem Außenmantel und Schlauchanschlüssen (oder Sandwichflanschen) an beiden Enden. Üblicherweise besteht der verschleißfeste Stahlring aus legiertem Stahl.

Schlauchtypen

Für den armierten Saug- und Druckschlauch sind zwei Anschlussarten erhältlich: Stahlnippel-Typ und Sandwichflansch-Typ.

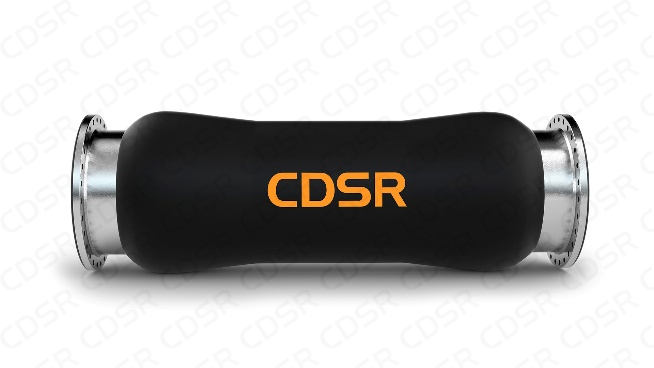

Stahlnippel-Typ

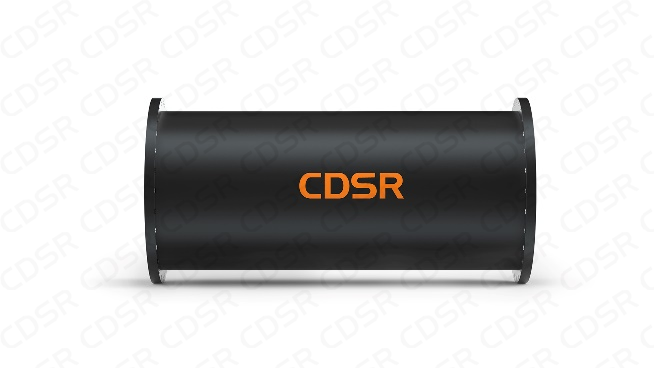

Sandwichflansch-Typ

Im Vergleich zum Stahlnippel-Typ weist der Sandwichflansch-Typ eine bessere Biegefestigkeit auf und eignet sich besser für Anwendungen mit begrenztem Einbauraum.

Merkmale

(1) Mit ausgezeichneter Verschleißfestigkeit und hoher Schlagfestigkeit.
(2) Mit guter Flexibilität und Biegeleistung.
(3) Bei mäßiger Steifigkeit.
(4) Dank des breiten Druckbereichs hält es sowohl positivem als auch negativem Druck stand.

Technische Parameter

(1) Nennbohrungsgröße	500 mm, 600 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
(2) Schlauchlänge	1 m ~ 11,8 m (Toleranz: ±2 %)
(3) Betriebsdruck	2,5 MPa ~ 4,0 MPa
(4) Zulässiges Vakuum	-0,08 MPa
(5) Härte verschleißfester Ringe	HB 350 ~ HB 500

* Kundenspezifische Spezifikationen sind ebenfalls erhältlich

Anwendung

Armierte Saug- und Druckschläuche werden hauptsächlich in Förderleitungen bei Baggerprojekten eingesetzt. Sie eignen sich für schwimmende, Unterwasser-, Land- und Wasserleitungs-Pipelines und können einzeln mit Stahlrohren verbunden oder zu mehreren Schläuchen zusammengeschaltet werden. Sie sind praktisch und langlebig. Der armierte Saug- und Druckschlauch von CDSR wurde erstmals 2005 im Hafenprojekt im Sudan eingesetzt und fand später breite Anwendung in Qinzhou, Lianyungang und anderen Baggerprojekten in China.

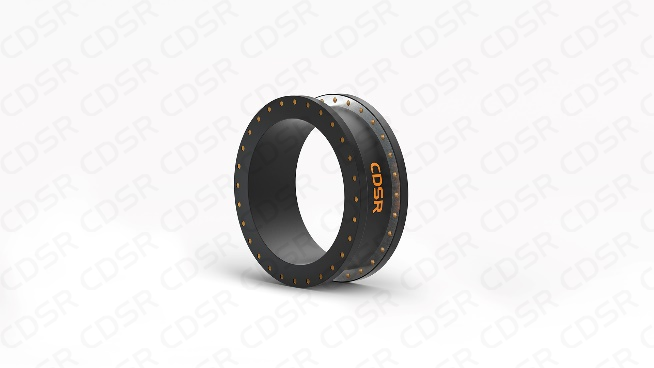

Gepanzerte Dehnungsfuge

Struktur

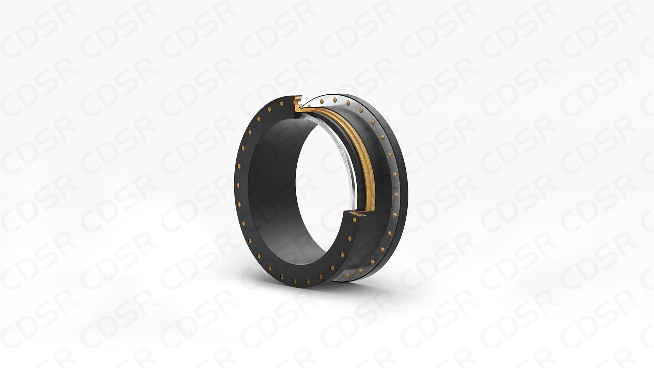

An Gepanzerte Dehnungsfugebesteht aus einer Auskleidung, verschleißfesten Stahlringen, Verstärkungslagen, einer Außenhülle und Sandwichflanschen an beiden Enden.

Merkmale

(1) Anwendung der verschleißfesten Ringeinbettungstechnologie.
(2) Mit ausgezeichneter Verschleiß- und Schlagfestigkeit.
(3) Es besitzt gute Stoßdämpfungs-, Elastizitäts- und Dichtungseigenschaften.

Technische Parameter

(1) Nennbohrungsgröße	500 mm, 600 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
(2) Schlauchlänge	0,3 m ~ 1 m (Toleranz: ±1 %)
(3) Betriebsdruck	bis zu 2,5 MPa
(4) Zulässiges Vakuum	-0,08 MPa
(5) Härte verschleißfester Ringe	HB 350 ~ HB 500

* Kundenspezifische Spezifikationen sind ebenfalls erhältlich

Anwendung

Das gepanzerte Kompensatorgelenk wird hauptsächlich in Rohrleitungen auf Baggerschiffen eingesetzt und vorwiegend dort installiert, wo Stoßdämpfung, Abdichtung oder Dehnungsausgleich erforderlich sind. Es zeichnet sich durch gute Anpassungsfähigkeit aus und seine Länge kann individuell angepasst werden.

Es gibt spezielle Arten von gepanzerten Dehnungsfugen, wie z. B. solche mit reduzierter Bohrung, versetzte Ausführungen, Winkelausführungen usw. Kundenspezifische Ausführungen sind ebenfalls erhältlich.

Die gepanzerten Schläuche von CDSR erfüllen vollständig die Anforderungen der Norm GB/T 33382-2016 „Innen gepanzerte Gummischläuche und Schlauchbaugruppen zum Transport von Baggergut“.
